Расходные материалы ковшей (G.E.T.) — выбор, виды и советы

Коронки

Зубья обычно состоят из двух частей: адаптера, который приваривается непосредственно к режущей кромке ковша. И сменной коронки, которая устанавливается на адаптер и фиксируется с помощью штифта. В результате, в случае износа или потери, требуется заменить только коронку, не удаляя ее основу – адаптер. Это значительно упрощает процесс обслуживания ковша, снижая как трудозатраты, так и финансовые расходы.

Коронки имеют твёрдость 450-550 по Бринеллю (далее – НВ).

Основные виды:

Название	Изображение	Описание
Стандартные		Для мягких грунтов и где не требуется врезание

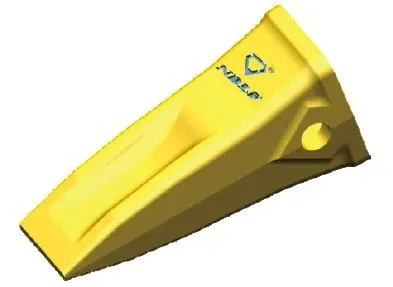

Усиленные		Отличаются от стандартных большей массой. Применяются для пород, где больше абразивность, но не требуется врезание
Скальные		Имеют форму пики, основная особенность - наличие ребра жесткости, которое позволяет при истирании коронки оставаться острой. Используются в скальных породах, где нужна высокая проникающая способность
Для фронтальных погрузчиков		Имеют форму туфельки. Основная масса находятся в нижней части, которая больше других подвергается износу

Особенности:

Если использовать стандартную или усиленную коронку для работы со скальными породами – она не проработает и половину срока службы: быстро станет тупой и не сможет врезаться в грунт. Поэтому на скальных грунтах важно использовать только скальные коронки.

У всех коронок есть понятие остаточной массы – тот вес, который остался у коронки в конце срока службы. Если коронка подобрана к грунту неправильно – она стирается не до конца, при этом ей уже нельзя работать, что является экономическими потерями. Европейские бренды, в отличие от китайских, стараются сделать остаточную массу как можно меньше.

Средний срок службы:

• Общеземляные работы – 6-12 месяцев
• На у́гле – 3-6 месяцев
• На скальных породах – 20-40 дней
• На медных рудах – 7-15 дней

Штампованные коронки

Перечисленные коронки – литые, но существуют также штампованные коронки. Они имеют ряд преимуществ:

• Высокий предел текучести
• Более точная модель коронки в исполнении (погрешность в отклонениях очень маленькая - до 1 мм, в литых - до 2,5 мм), за счет которой обеспечивается меньшая подвижность на адаптере и не разбивается посадочное место

Однако штампованные коронки на 3-5% хуже выдерживают нагрузки на истираемость.

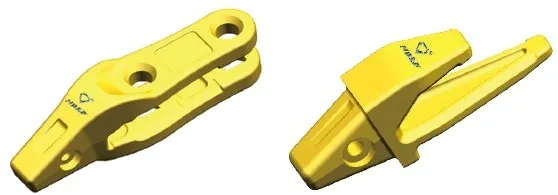

Адаптеры

Адаптеры могут привариваться к режущей кромке или крепиться на болты. Однако, болтовые адаптеры очень редко встречаются.

Адаптеры имеют твёрдость 300-400 HB, поэтому их проще приварить к ковшу, и на них в свою очередь устанавливают коронки.

Обращаем ваше внимание, что твердость коронок составляет 450-550 НВ. Они обладают высокой твердостью и отличной устойчивостью к истиранию.

Следует учитывать, что с увеличением твёрдости металла процесс сварки становится более сложным.

Виды адаптеров для ковша

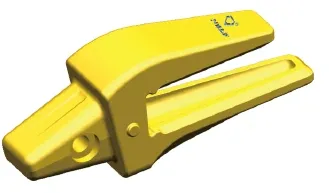

1. Стандартные центральные


Стандартные центральные могут быть:

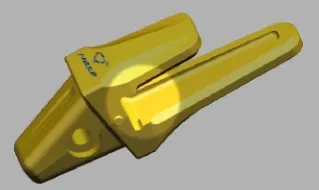

• Без фаски - Чаще такие адаптеры устанавливаются на лёгкие ковши до 2 куб.м., на земляных работах с низкой абразивностью, где не нужна высокая врезаемость ковша в грунт.


• С фаской - Режущая кромка с фаской упрощает врезание ковша в грунт. В строительном классе практически ничего не даёт, применяется в основном в майнинге.

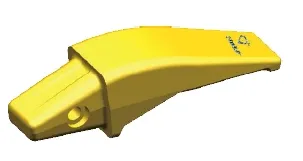

• С одной лапой - Редко встречаются, устанавливаются на фронтальные погрузчики

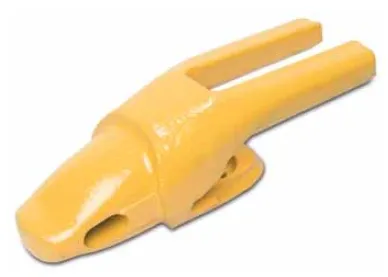

2. Разрезные – верхняя лапа из двух частей. Устанавливаются только на край ковша, привариваются дополнительно к щеке. Легко заменить в полевых условиях. Применяются на экскаваторы от 75 тонн. Часто используются там, где возможны частые поломки адаптеров.

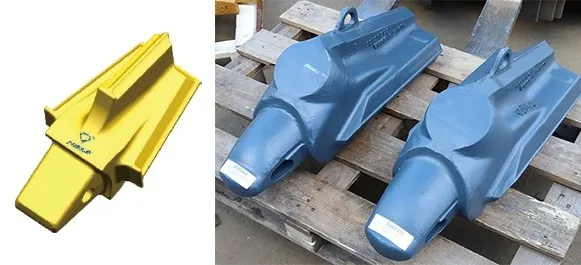

3. Литые углы – массивные неразрезные адаптеры. Бывают центральные (равносторонние), левые и правые. Применяются в самых суровых условиях с сильными истираемыми нагрузками. Ввариваются в щёку и нож. Почти невозможно износить, работают до поломки носика адаптера.

Примечание

Адаптеры бывают с защитными крышками и без. Крышки устанавливают европейские и американские поставщики.

Обычно в строительном классе используются только центральные адаптеры с фаской или без фаски.

Начиная с класса 60т – разрезные адаптеры, литые углы.

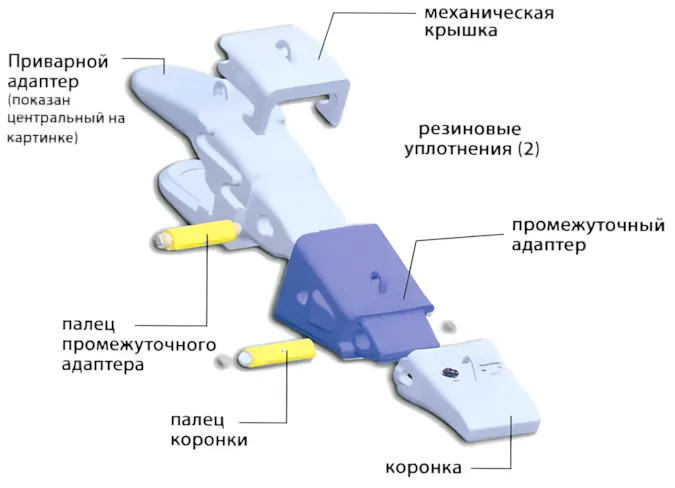

В крупном майнинге от 400т используют промежуточный адаптер, который устанавливается между адаптером и коронкой.

Такая конструкция устанавливается, чтобы в конце срока службы не оставалась большая остаточная масса; для простоты монтажа и уменьшения напряжений изгиба.

Основные причины поломки адаптеров:

1. Брак: поры, песок, микротрещины в продукте. Часто ломается носик адаптера.
2. Экскаваторщик крайним адаптером может пытаться перевернуть негабарит. От неправильной нагрузки ломается носик адаптера.
3. Стирание сварочных швов. При работе, коронка основной удар берёт на себя, но со временем сварочный шов стирается и адаптер выламывается. Это не брак или рекламация, а закономерный износ.
4. Стирание посадочного места (та часть на которую устанавливается коронка). При работе коронка, имея всегда большую плотность чем адаптер, постепенно сминает его, из-за чего соединение становится неплотным, появляется большой люфт. Это может привести к поломке коронки, фиксатора.

У литого угла нет сварочного шва, который может износиться, т.к. он вваривается в щёку, поэтому выломать его по причине истирания сварочного шва нельзя. Литой угол ломается только по причине неправильного использования (поднимания негабарита) или износе посадочного места адаптера.

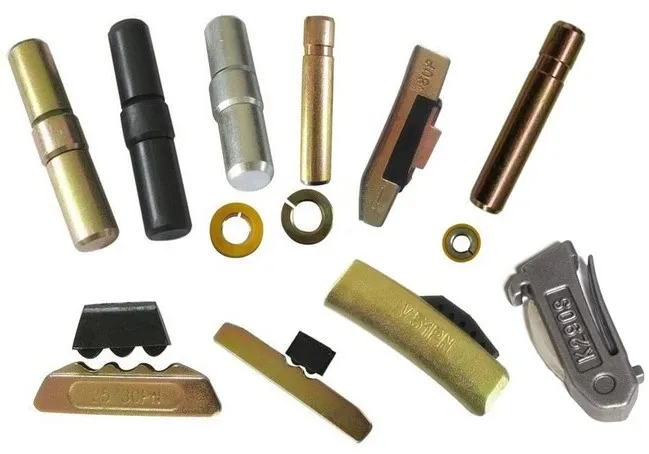

Фиксаторы

Удерживают коронку на адаптере. При работе оборудования нагрузка к ним не прикладывается. Состоят из уплотнительного кольца и пальца.

Виды фиксаторов

Вид	Изображения

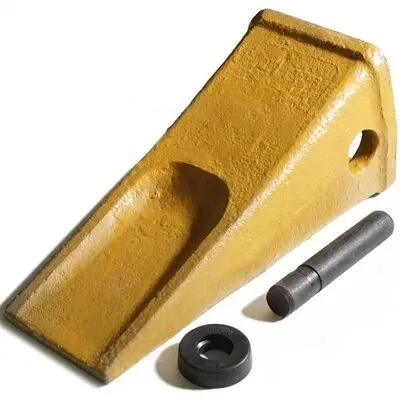

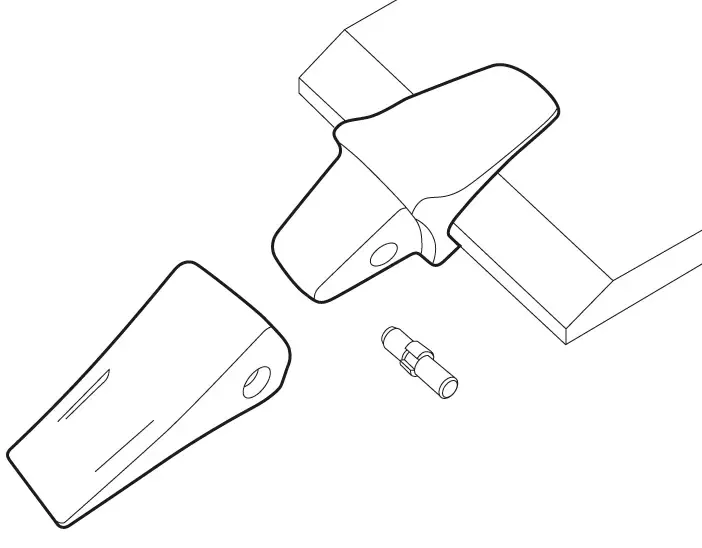

Горизонтальные ударные

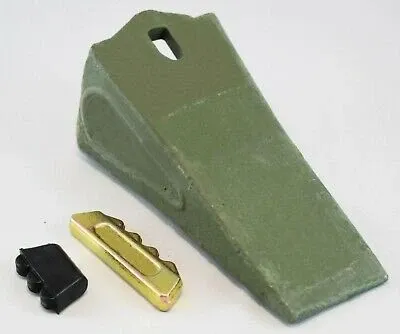

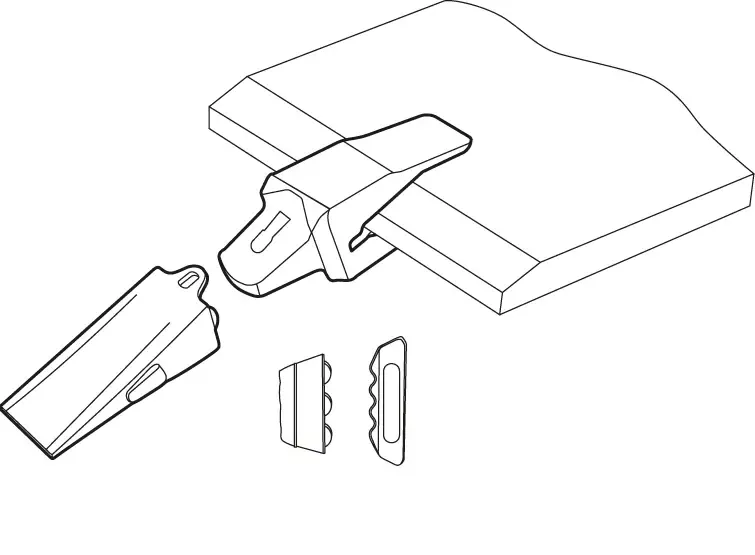

Вертикальные ударные

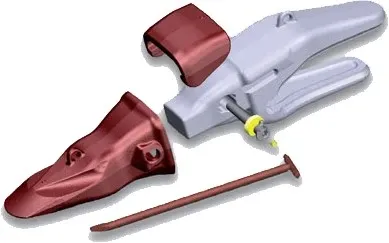

Безударная фиксация

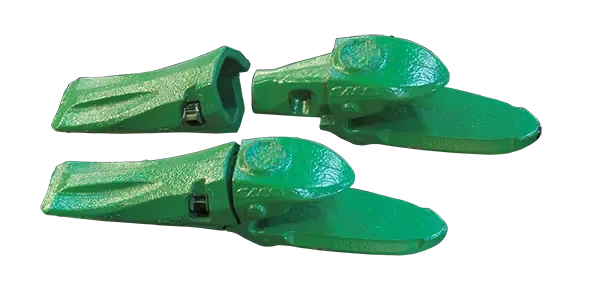

С встроенным фиксатором (встроен в коронку):

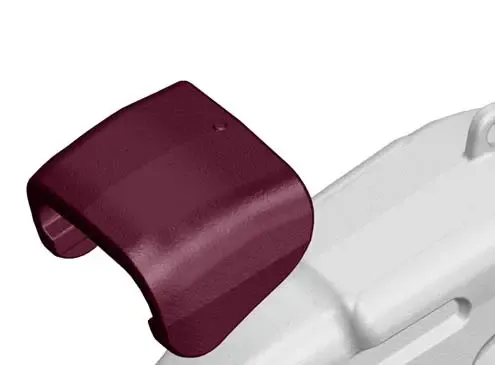

Защитная крышка

Защитная крышка - это обычно металлическая крышка, изготавливаемая литьем и термообработкой из особо прочной стали.

Она служит для дополнительной защиты адаптера от ударного и абразивного износа в процессе работы ковша, особенно в агрессивных условиях эксплуатации. Установка такой крышки продлевает срок службы адаптера, снижает вероятность его повреждения и преждевременного износа.

Виды защитных крышек:

• Центральные защитные крышки (на центральные адаптеры);

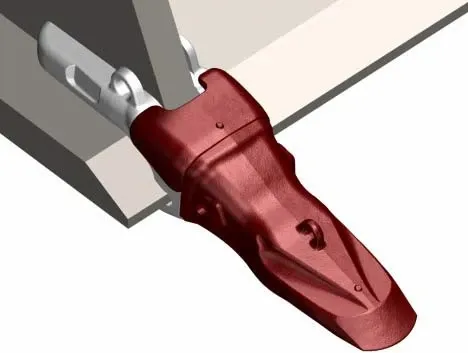

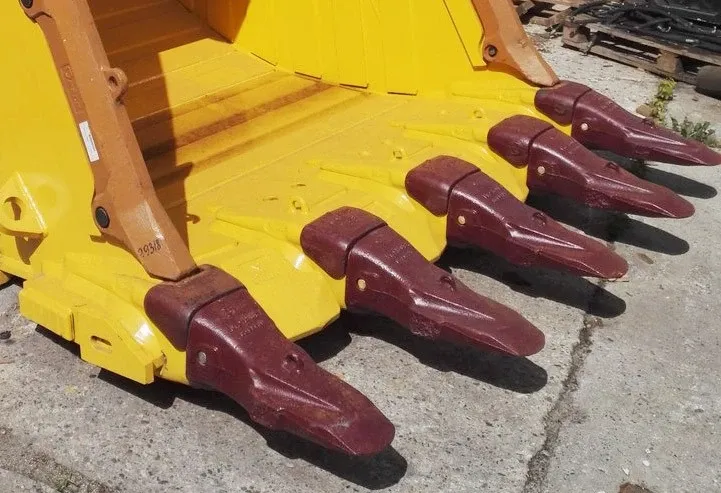

• Разрезные защитные крышки (на разрезные адаптеры)

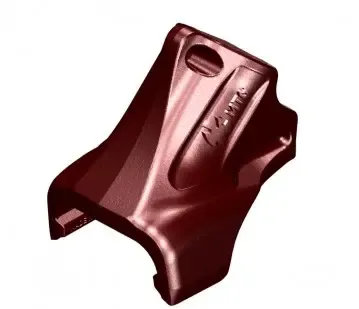

• Защитная крышка литого угла (на адаптер типа Литой угол)

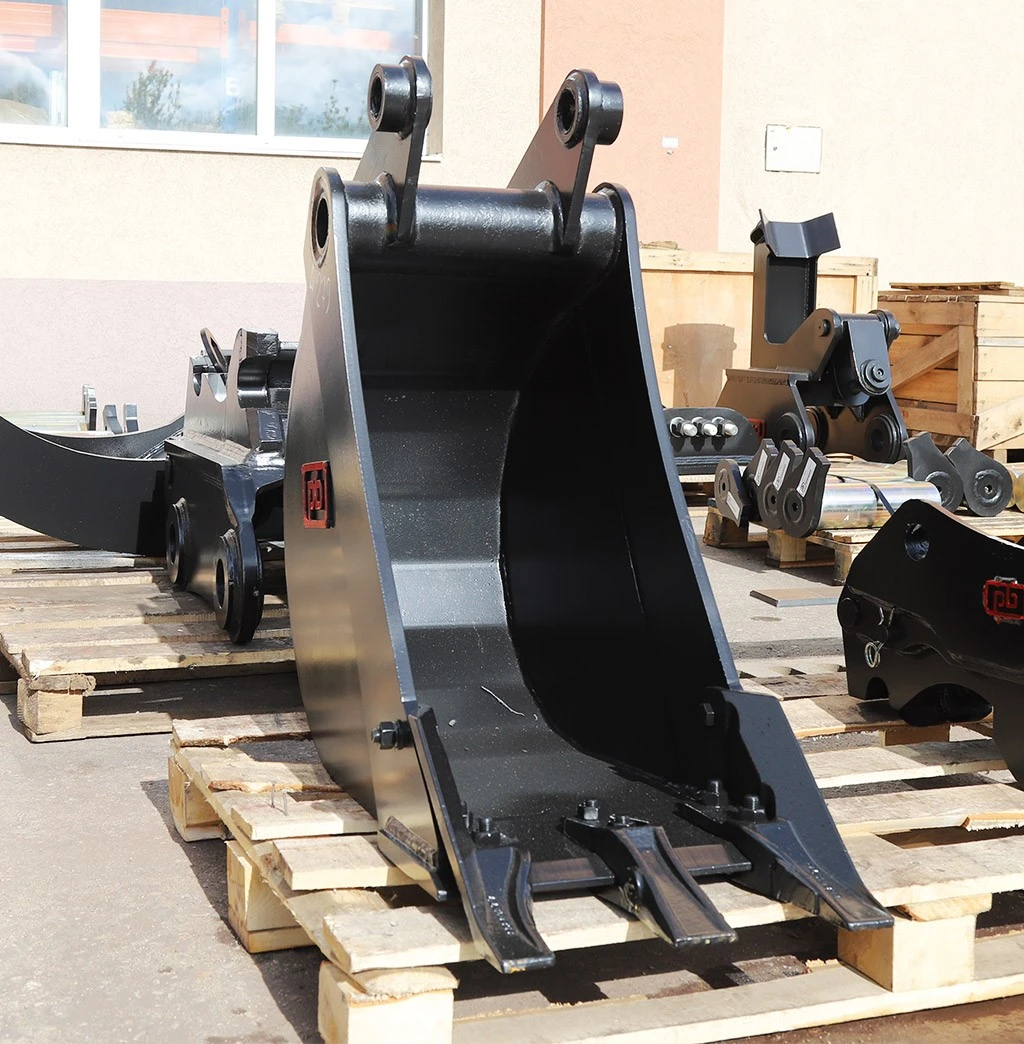

Зубья

Зубья – это коронки, которые устанавливаются при помощи болтов.

Устанавливаются на:

• экскаваторы-погрузчики
• экскаваторы до 16т.

Особенности:

• Простота установки
• Не требуется приваривать адаптер
• Выгодно использовать когда износ коронок невысок, при этом они могут прослужить долго

Почему важны эти элементы ковша для бесперебойной работы техники?

• Ресурс и эффективность работы: качественные коронки и адаптеры тормозят износ и снижают вибрационные нагрузки.
• Безопасность: надёжные фиксаторы предотвращают отлет частей ковша при ударных нагрузках.
• Экономия и скорость обслуживания: болтовые коронки и крышки адаптеров ускоряют замену, сокращая время простоя.
• Совместимость: наличие различных серий и размеров (Cat, Esco, др.) позволяет подобрать точный элемент под машину и условия эксплуатации

Рекомендации по подбору и эксплуатации

• Регулярный визуальный контроль: проверяйте коронки и зубья на сколы, трещины, износ.
• Замена по одному элементу: не дожидайтесь полного разрушения — заменяйте часть сразу при снижении производительности.
• Использование защитных крышек к адаптерам — особенно в условиях повышенного абразива.
• Соблюдение совместимости: правильно подберите адаптер к типу коронки (болтовой или штыре‑пальцевой), учитывайте систему (Cat J, Esco, Hensley, MTG, NBLF и др.).
