Ковши экскаватора - виды, как выбрать?

Из чего состоит ковш экскаватора?

Ковш экскаватора состоит из: дна, ножа (режущей кромки), боковины, щеки, накладки, полоза, балки, проушины, бокореза/протектора, системы зубьев.

Группы ковшей:

• 16 группа: 12-18т
• 21 группа: 19-28т
• 31 группа: 29-38т
• 41 группа: 39-45т
• 51 группа: 45-55т
• 61 группа: 50-60т
• 83 группа: 70-90т
• 113,123 группа: 90-120т

Виды ковшей для экскаваторов: классификация и назначение

Выбор ковша напрямую зависит от условий работы, типа грунта и интенсивности эксплуатации. На нашем предприятии выпускаются следующие основные типы:

Тип ковша	Изображение	Описание
GP - Стандартный ковш		Ковши общего назначения, изготовленные из прочной стали 09Г2С. Подходят для работ с неабразивными грунтами плотностью до 1200 кг/м³: песок, суглинок, гравий и щебень. Применяются для копки, погрузки и перемещения сыпучих материалов. Стандартная комплектация включает бокорезы.
HD - Усиленный ковш		Предназначен для работы с более плотными грунтами до 1600 кг/м³, в том числе с включением каменистых пород. Основные элементы (режущая кромка, дно, боковины) изготавливаются из износостойкой стали HB-400/HB-450. Комплектация: бокорезы и защитные протекторы.
RD - Скальный ковш (стандартный)		Используется при разработке скальных и абразивных грунтов (до 2000 кг/м³), таких как гранит и базальт. Оснащен защитой щеки, межзубьевыми вставками, «пятками» и дном из стали HB-450. Повышенный срок службы в условиях высокой абразивности.
RDH - Скальный усиленный		Обеспечивает еще большую надежность за счет дополнительной футеровки дна и внешних накладок из стали HB-450. Разрабатывает грунты до 2200 кг/м³ со средней абразивностью (III-IV класс).
RDX - Скальный сверхусиленный		Для условий повышенной сложности: абразивность V-VI класса, плотность грунта до 2500 кг/м³. Используется сталь HB-500 для полоза, добавлены усиления боковин и днища, новая система зубьев, дополнительные протекторы.
Специализированные ковши
RB - Ковши-рыхлители		Объединяют функции копания и рыхления. Центральное ребро позволяет справляться с мерзлым грунтом до 2300 кг/м³. Используются при подготовке площадок, в том числе зимой.
TB - Траншейные ковши		Идеальны для рытья траншей и каналов, в том числе в условиях ограниченного пространства. Позволяют достигать прямых стенок и нужной глубины. Актуальны для прокладки инженерных сетей.
TR - Профильные ковши		Трапециевидная форма и наклон боковин позволяют формировать кюветы и откосы с заданным уклоном. Применяются в дорожном строительстве и при создании дренажных систем.
DC, SB - Планировочные ковши		Используются для выравнивания, планировки склонов, чистки и обслуживания каналов. Возможна комплектация гидроцилиндром наклона, что делает их незаменимыми при формировании точных профилей.
GR - Просеивающие ковши		Предназначены для сортировки сыпучих материалов, камней и строительного мусора. Также применяются при устройстве дренажей и подготовке под основание.
RBB - Ковш для блочного камня		Обладает выдвинутым профилем, разработан для перемещения больших глыб и блоков скальных пород.

Как определить вместимость ковша?

Вместимость (объём) ковша бывает геометрической и максимальной (“с шапкой“).

На практике чаще используется ёмкость ковша с "шапкой" (SAE).

• Геометрическая вместимость ковша – это объем ковша, загруженного до плоскости геометрической вместимости. Плоскость геометрической вместимости проходит через верхнюю заднюю грань и режущую кромку ковша.

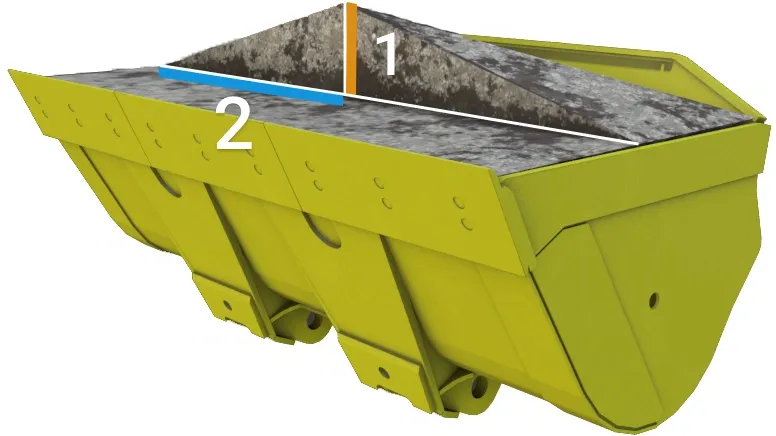

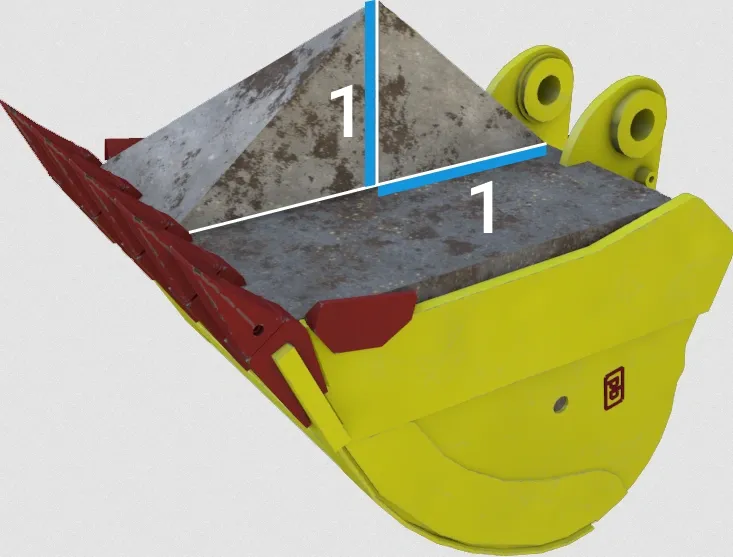

• Вместимость с "шапкой" – это сумма геометрической вместимости и объема материала над ковшом с углом естественного откоса 1:2 или 1:1. Это не означает, что экскаватор с обратной лопатой должен перемещать ковш в таком положении или что угол естественного откоса всего материала составляет 1:2 (1:1).

Существуют различные стандарты для определения вместимости ковша с “шапкой“. Принципиальная разница между ними заключается в определении понятия "угла естественного откоса".

Обратная лопата:

V шапки 1:1 (SAE, ГОСТ 17257-87) 1:2 (CECE)

Прямая лопата:

V шапки 1:2 (SAE, ГОСТ 17257-87) 1:2 (CECE)

Формула объема:

V_h=V_s+V_e, где:

• V_h: объём ковша с "шапкой"
• V_s: геометрическая вместимость ковша
• V_e: объём материала, насыпанного под углом естественного откоса 1:2 или 1:1

Для правильного выбора типа и веса ковша необходимо знать:

• Грузоподъемность экскаватора
• Тип и плотность разрабатываемого грунта

Рассмотрим на примере гусеничного экскаватора Профессионал PB330, эксплуатационной массой 32,8 тонн:

• для разработки грунта плотностью 1800 кг/м³. (объем ковша 1,4 м³)
• для разработки грунта плотностью 1500 кг/м³. (объем ковша 1,6 м³)
• для разработки грунта плотностью 1200 кг/м³. (объем ковша до 1,8м³)

Сочетание объема ковша и длины рукояти:

Соотношение ковша и рукояти экскаватора представляет собой оптимизированную комбинацию размера ковша и его рабочего диапазона (который определяется длиной рукояти и стрелы) для эффективного выполнения конкретных задач.

Соотношение зависит от типа грунта, условий работы и производительности, которую необходимо достичь. Большой ковш в сочетании с короткой рукоятью может быть эффективен для больших объемов сыпучих грунтов, в то время как меньший ковш с более длинной рукоятью может лучше подходить для работы в стесненных условиях или для более точных работ (см. таблицу).

⚫ - Общее назначение, плотность до 1,8т/м³ (1,52т США/куб.ярд)

⬜ - Общее назначение, плотность до 1,5т/м³ (1,26т США/куб.ярд)

⬛ - Работа в легком режиме, плотность до 1,2т/м³ (1,01т США/куб.ярд)

❌ - Не применяется
