Как выбрать гидромолот? Типы гидромолотов. Принцип работы гидромолотов

1. Главная
/
2. Статьи
/
3. Как выбрать гидромолот? Типы гидромолотов. Принцип работы гидромолотов

Гидромолот (гидравлический молот) — это навесное оборудование, которое подключается к гидравлической системе экскаватора. Его задача — превращать энергию гидравлической жидкости в мощные удары по рабочему инструменту (пике).

Как работает гидромолот?

Принцип работы гидромолота пошагово:

1. Гидравлическое давление — насос экскаватора подаёт масло в гидромолот под высоким давлением.
2. Поршень — внутри корпуса гидромолота находится поршень, который начинает двигаться под давлением масла.
3. Азотная камера — в верхней части гидромолота есть камера, заполненная азотом. Она работает как пружина: сжимается при движении поршня и возвращает его с ещё большей силой.
4. Удар по пике — поршень бьёт по хвостовику пики, и энергия удара передаётся в бетон, камень или грунт.
5. Повторение цикла — процесс идёт десятки раз в секунду, благодаря чему материал эффективно разрушается.

Назначение, сфера использования гидравлического молота (гидромолота)

• Карьерные разработки скальных пород высокой плотности.
• Дробление негабарита.
• Демонтаж конструкций и сооружений различных типов.
• Вскрытие асфальта.
• Работы по мерзлоте / разработка мерзлого грунта
• Работы при строительстве тоннелей, автострад, мостов, а также сооружений, расположенных в воде.

Основные компоненты

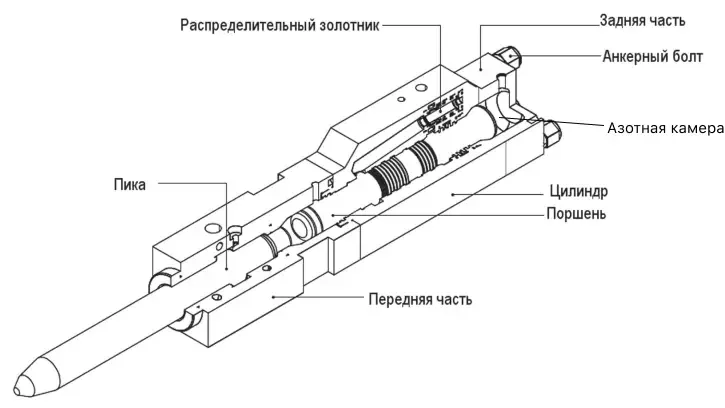

Стандартная схема конструкции гидромолота приведена на следующем рисунке:

1. Анкерный болт. Передняя часть, цилиндр и задняя часть тела молота скрепляются анкерными болтами.
2. Задняя часть. Задняя часть заряжается газообразным азотом через встроенный газовый клапан для улучшения разрушающей силы молота.
3. Распределительный золотник встроенный в корпус для регулирования возвратно-поступательного движения поршня.
4. Цилиндр. Основная часть гидромолота, включающая гидравлический контур для обеспечения возвратно-поступательного движения поршня.
5. Поршень. При ударе поршня по пике кинетическая энергия поршня преобразуется в ударную энергию, под воздействием которой порода разрушается.
6. Передняя часть. Передняя часть поддерживает весь гидромолот и защищена верхней втулкой от толчков, происходящих от рабочего инструмента (пики).
7. Пика. Прошедший специальную термообработку рабочий инструмент, непосредственно применяется для разрушения твердой породы. Коническая пика, зубило, трамбовка, кирка используются в зависимости от вида выполняемых работ.

На какие виды техники можно установить гидромолот?

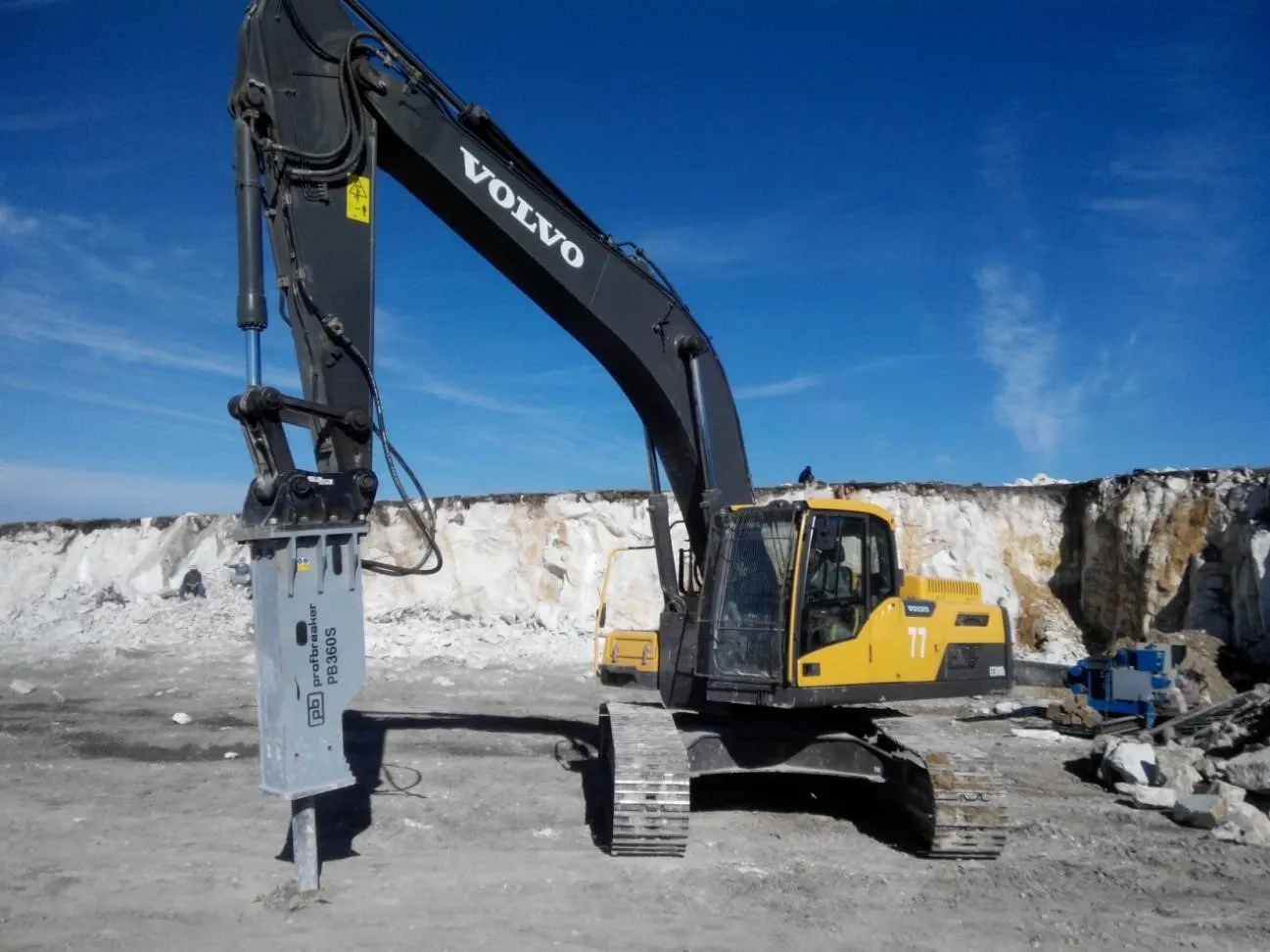

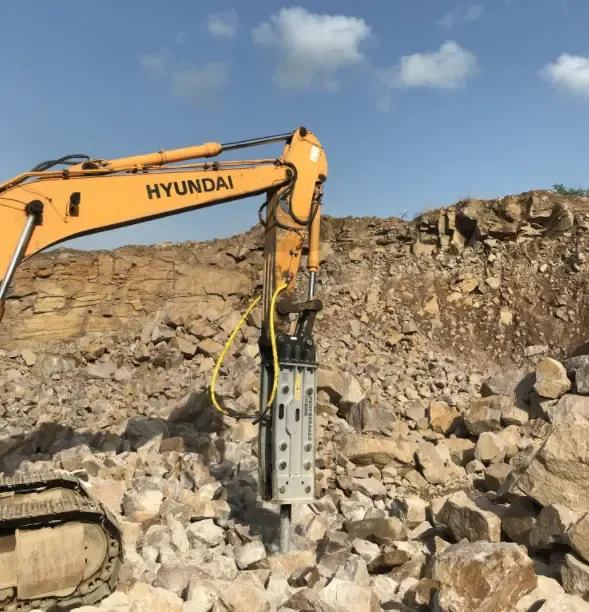

Гидравлический молот на экскаваторе: классическое и самое распространённое решение. Гидравлический молот для экскаватора применяется в строительстве, дорожных и карьерных работах. С его помощью выполняют:

• Разрушение железобетонных конструкций;
• Дробление камня, асфальта и мерзлого грунта;
• Демонтаж зданий и промышленных объектов.

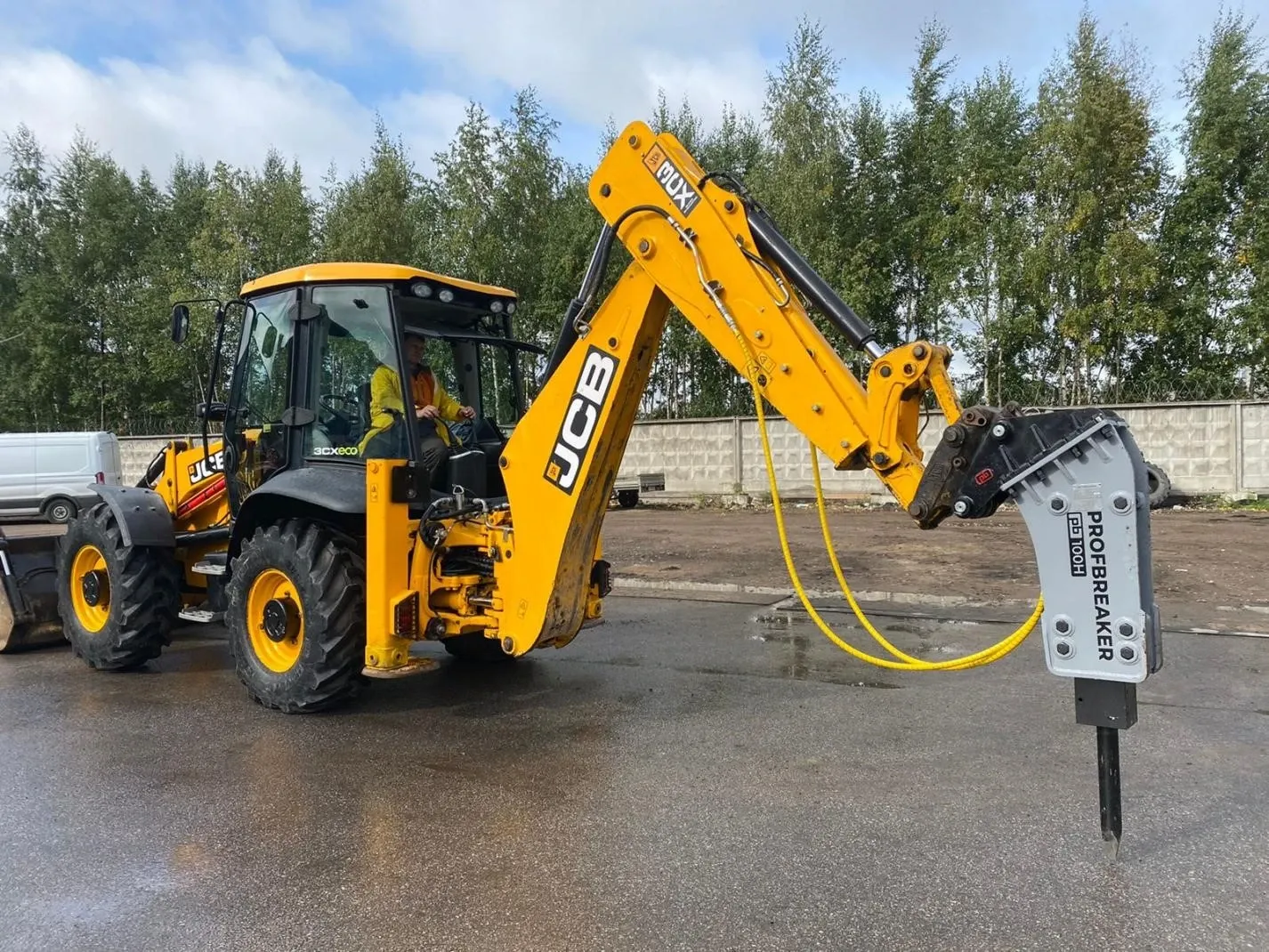

Гидромолот на экскаваторе-погрузчике: экскаватор-погрузчик — универсальная машина, и установка гидромолота делает её ещё более функциональной. Такое решение особенно востребовано на стройплощадках, где требуется и погрузка материалов, и разрушение конструкций.

Гидромолот на мини-экскаваторе: компактные гидромолоты отлично подходят для техники малого класса. Такой инструмент используют:

• В городских условиях, где ограничено пространство;
• При ремонте дорог, тротуаров, инженерных коммуникаций;
• Для демонтажа внутри помещений.

Гидромолот на фронтальном погрузчике: фронтальные погрузчики чаще всего применяются для погрузки и транспортировки сыпучих материалов, но с установкой гидромолота они превращаются в универсальную машину для разрушения твёрдых покрытий и демонтажных работ.

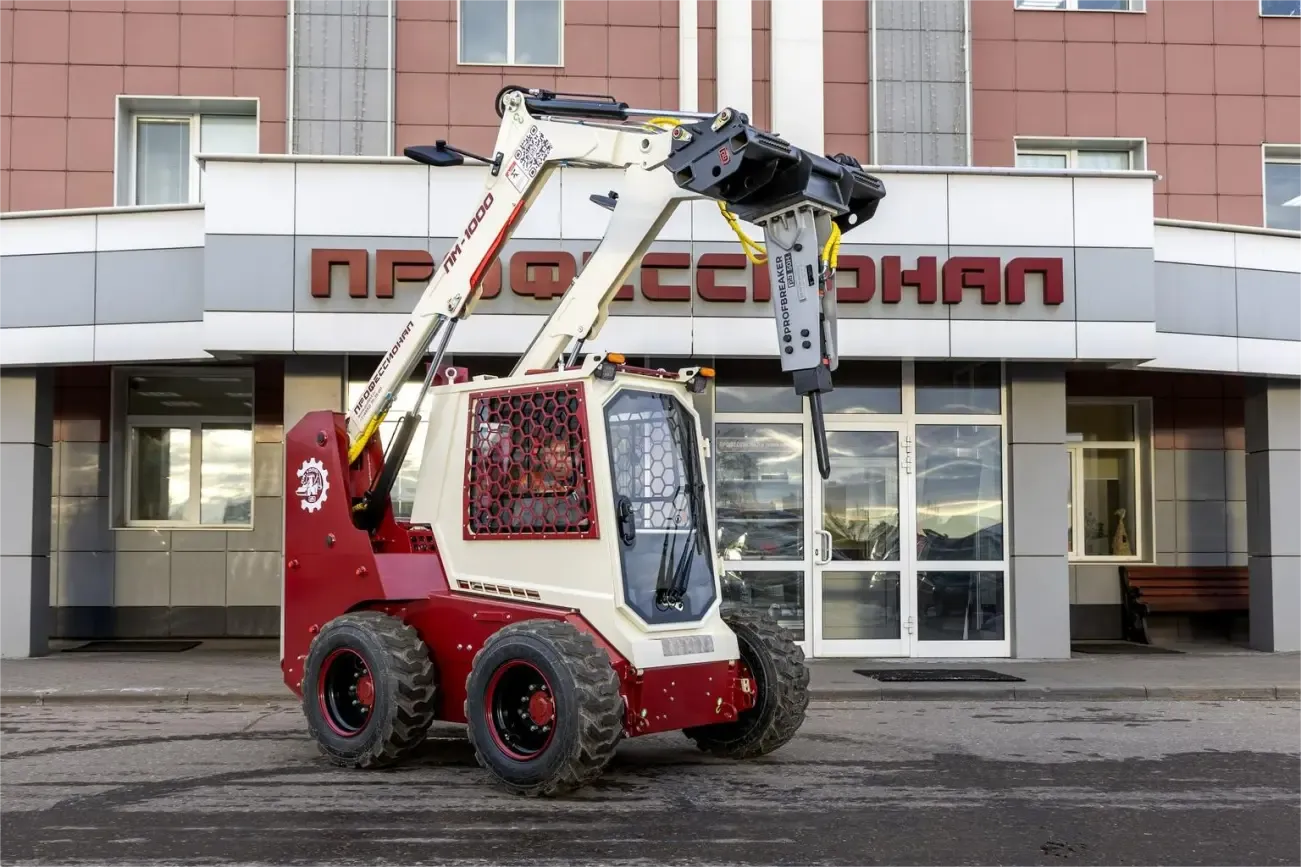

Гидромолот на мини-погрузчике: гидромолот можно установить и на мини-погрузчик. Такое решение расширяет функционал машины и позволяет выполнять широкий спектр работ:

• Разрушение асфальта и бетона при ремонте дорог;
• Демонтаж фундаментов и строительных конструкций;
• Дробление мерзлого грунта и камня;
• Работы в стеснённых условиях, где невозможно использовать крупный экскаватор.

Преимущества гидромолота на мини-погрузчике:

• Компактность и маневренность;
• Высокая скорость выполнения работ;
• Низкие эксплуатационные затраты.

Правильный подбор гидромолотов

При подборе модели гидромолота необходимо рассматривать следующие технические параметры:

• масса гидромолота
• гидросистема экскаватора
• диаметр пики
• тип корпуса
• тип гидромолота

1. Масса гидромолота



   Во избежание опрокидывания экскаватора масса гидромолота не должна превышать 10% массы спецтехники. При этом вес гидромолота не должен быть меньше 4-7% веса экскаватора, поскольку вертикальные нагрузки на корпус и ударный механизм конструктивно рассчитаны на определенное усилие сжатия.




2. Гидросистема экскаватора



   Следующим шагом при подборе гидромолота будет сравнение показателей гидравлического потока и давления в гидросистеме экскаватора с требуемыми показателями гидромолота. Параметры гидросистемы экскаватора должны соответствовать техническим характеристикам гидромолота. Низкие показатели давления и потока не позволят гидромолоту выдавать заявленные требования по энергии и частоте удара, а завышенные показатели могут привести к поломкам гидромолота.




   Чаще всего, правильно подобранный по массе экскаватора гидромолот, всегда будет соответствовать требуемым параметрам по гидросистеме. На случай защиты, напорные линии питания большинства экскаваторов оснащаются предохранительным клапаном, срабатывающим при превышении допустимого давления на 10-15%. Это предохраняет узлы и элементы оборудования от повреждения.




   Для упрощения подбора гидромолота ниже приведена таблица применяемости гидромолотов в зависимости от массы экскаватора и показателей гидросистемы.




   Технические характеристики гидромолотов закрытого типа:

   Параметры	PB 50H	PB 70H	PB 100H	PB 150H	PB 180H	PB 210H	PB 230H	PB 250H	PB 300H	PB 360H	PB 420H	PB 430H
   Эксплуатационная масса, кг	160	345	415	600	870	1390	1400	1800	1050	2400	3200	3210
   Энергия удара, Дж	400	910	1600	1870	2495	4370	4800	5780	9100	10250	10900	11800
   Диаметр пики, мм	53	68	75	85	100	120	125	135	140	150	160	165
   Рабочее давление, кг/см2	90-120	95-130	120-150	130-160	150-170	150-170	150-170	160-180	160-180	160-180	160-180	160-180
   Гидравлический поток, л/мин	25-50	35-50	50-90	60-100	80-110	90-120	90-120	125-150	125-150	160-190	190-260	200-260
   Частота ударов, уд/мин	600-1100	500-900	400-800	400-800	400-800	400-800	400-800	400-800	400-800	350-700	200-450	250-400
   Совместимость с экскаватором, тн	2,5-4,5	4-7	6-9	7-14	11-18	15~20	15-21	18-26	20-29	27-35	35-45	35-45




   Технические характеристики гидромолотов открытого типа:

   Параметры	PB 180S	PB 210S	PB 230S	PB 250S	PB 300S	PB 360S	PB 420S	PB 430S	PB 450S
   Эксплуатационная масса, кг	950	1340	1420	1840	2005	2540	3110	3120	4000
   Энергия удара, Дж	2495	4370	4800	5780	9100	10250	10900	11800	11950
   Диаметр пики, мм	100	120	125	135	140	150	160	165	170
   Рабочее давление, кг/см2	150-170	150-170	150-170	160-180	160-180	160-180	160-180	160-180	140~180
   Гидравлический поток, л/мин	80-110	90-120	90-120	125-150	125-150	160-190	190-260	200-260	200~250
   Частота ударов, уд/мин	400-800	400-800	400-800	400-800	400-800	350-700	200-450	250-400	300~400
   Совместимость с экскаватором, тн	11-18	15~20	15-21	18-26	20-29	27-35	35-45	35-45	43-63

   Например, для владельцев экскаваторов-погрузчиков оптимальным гидромолотом будет самая популярная модель Profbreaker PB70H, для владельцев мини-погрузчиков – модель Profbreaker PB50H. Для колесных экскаваторов среднего класса (Hyundai R-170, JCB JS 160, ЕК-18 и другие) – Probreaker PB180, для 20-тонных экскаваторов (Hitachi ZX-200, Komatsu PC-200, Профессионал PB225N и др.) – гидромолот Profbreaker PB210, для экскаваторов Volvo EC-240, Профессионал PB245, Komatsu PC-220, Hitachi ZX-240, Doosan DX-225 оптимальным выбором будет гидромолот Profbreaker PB250.




   Особое внимание подбору гидромолота следует уделить владельцам тяжелых экскаваторов, так как ошибки могут иметь более серьезные последствия.




   Специалисты компании «Профессионал» рекомендуют устанавливать гидромолот Profbreaker PB360 на экскаваторы до 35 тонн: Komatsu PC-300, Профессионал PB330, Hitachi ZX-330, Volvo EC-290 и другие. Для экскаваторов более тяжелого класса до 42 тонн (Профессионал PB400 и другие) на выбор предлагаются две модели: Probreaker PB420 и Profbreaker PB430.




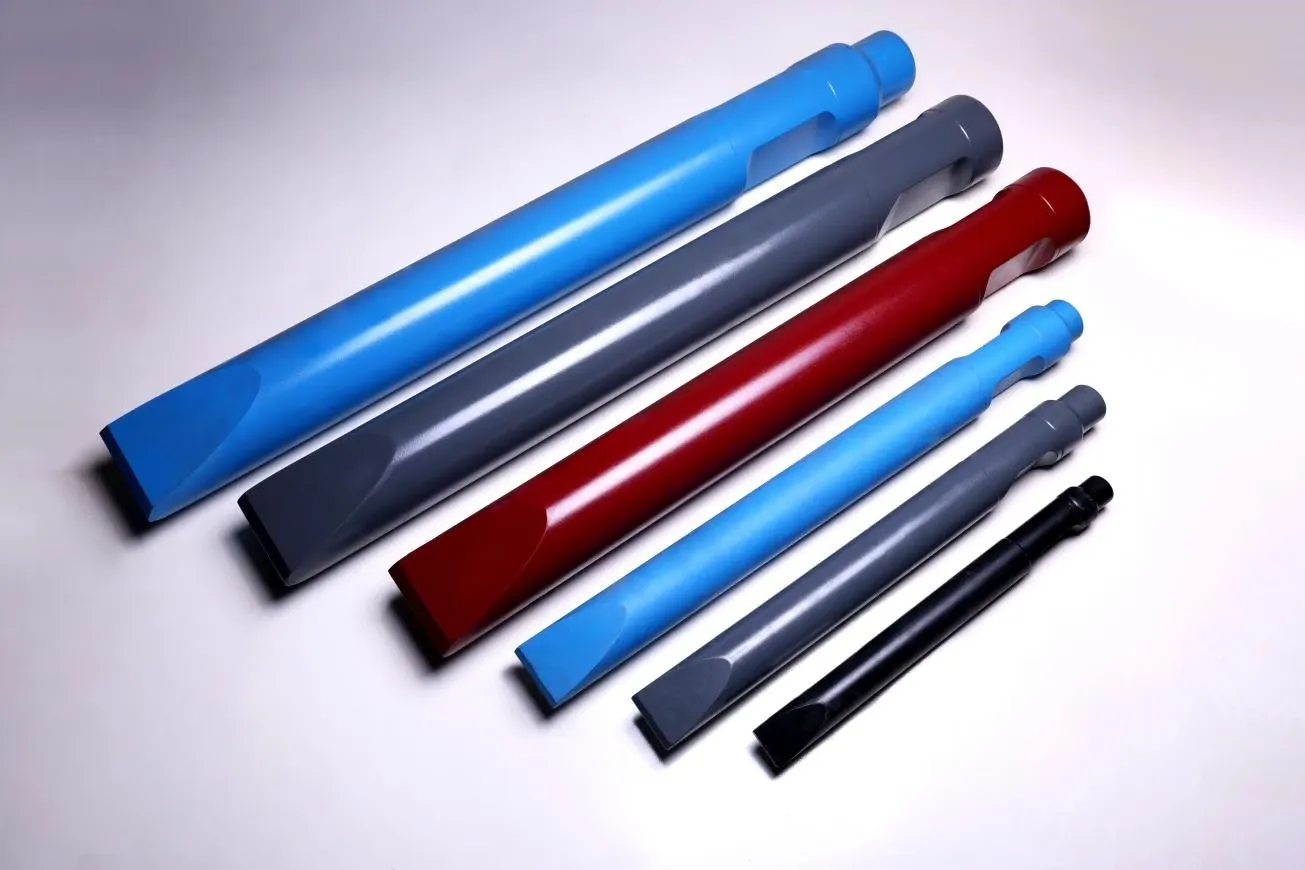

3. Диаметр пики гидромолота



   Самый важный параметр при подборе гидромолота - диаметр пики




   Необходимо сравнивать гидромолоты с одинаковым диаметром пики, поскольку некоторые производители идут на хитрый ход – указывают завышенные показатели энергии удара и массы гидромолота, но с меньшим диаметром пики, выдавая его за гидромолот более высокого класса.




   Как правило, на бумаге данный показатель завышается ввиду отсутствия возможности проверить его на практике, поэтому нельзя сравнивать гидромолоты по энергии удара.




4. Тип корпуса гидромолота

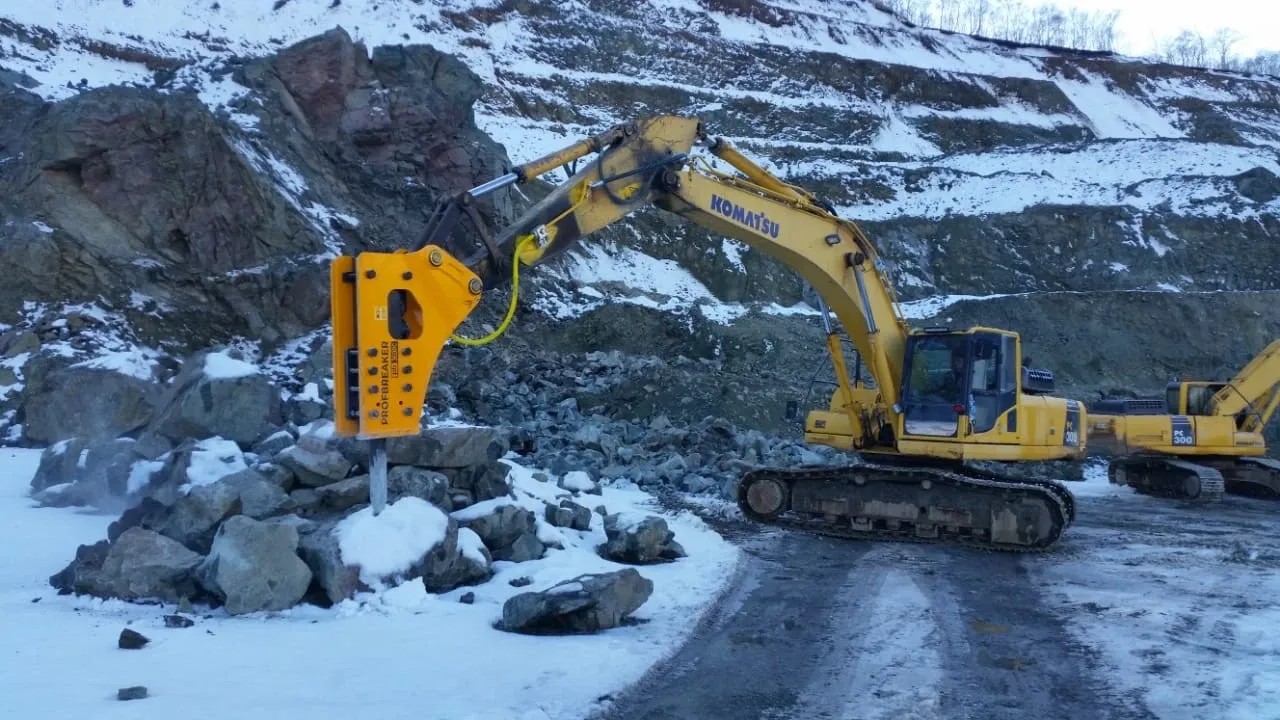

   На данный момент существует 3 основных вида корпусов гидромолота: открытый, закрытый и с боковым креплением. Каждый из этих типов имеет свои преимущества.

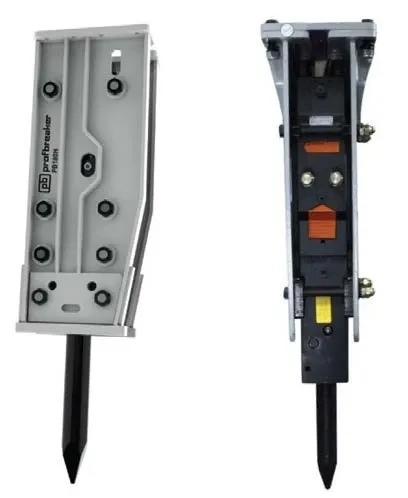

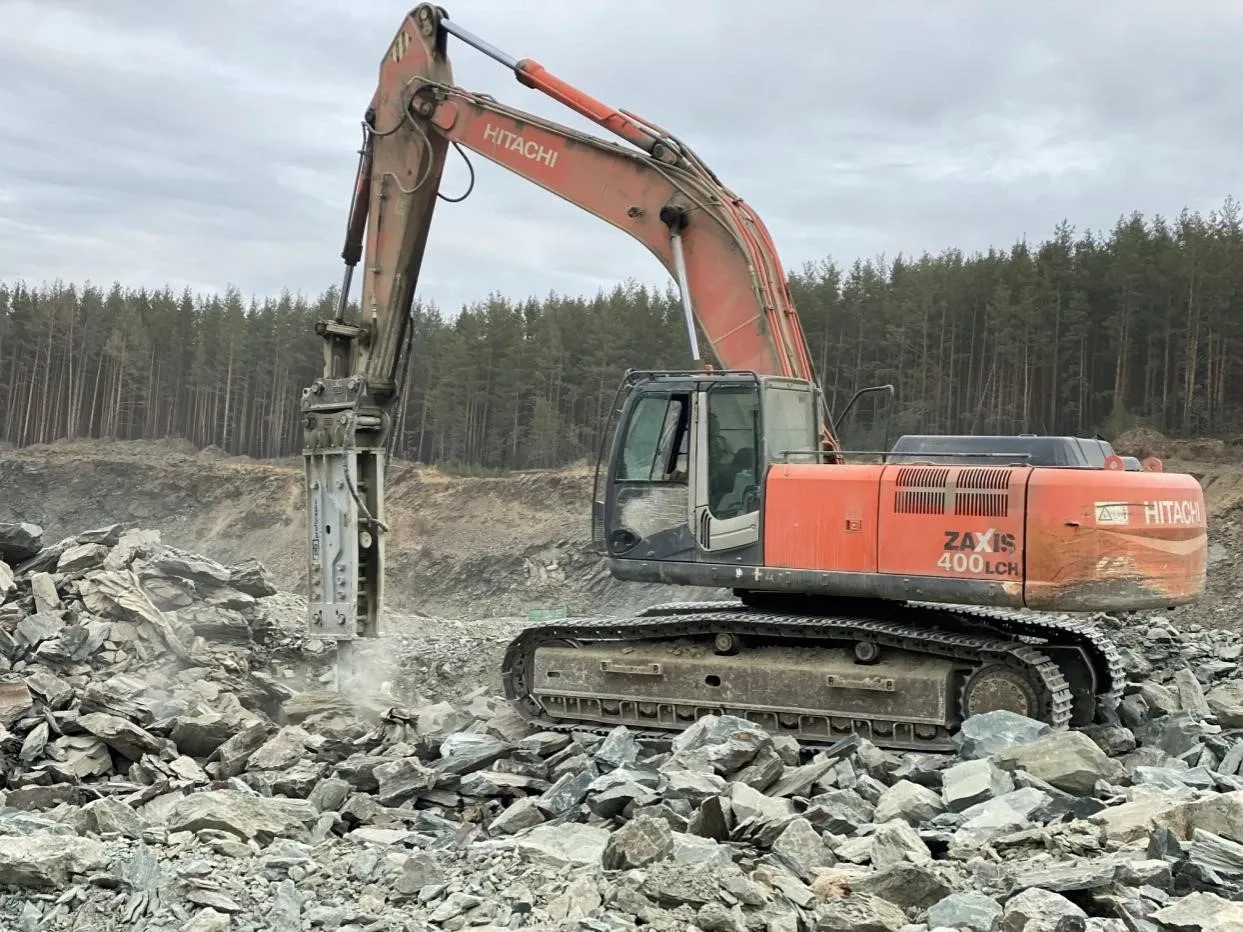

   Гидромолот открытого типа:
   • быстрота и удобство проведения ежедневного осмотра и обслуживания
   • увеличенная толщина корпуса
   • простая регулировка частоты удара
   • легкий доступ для закачки газом азотной камеры
   • более низкая стоимость по сравнению с другими типами

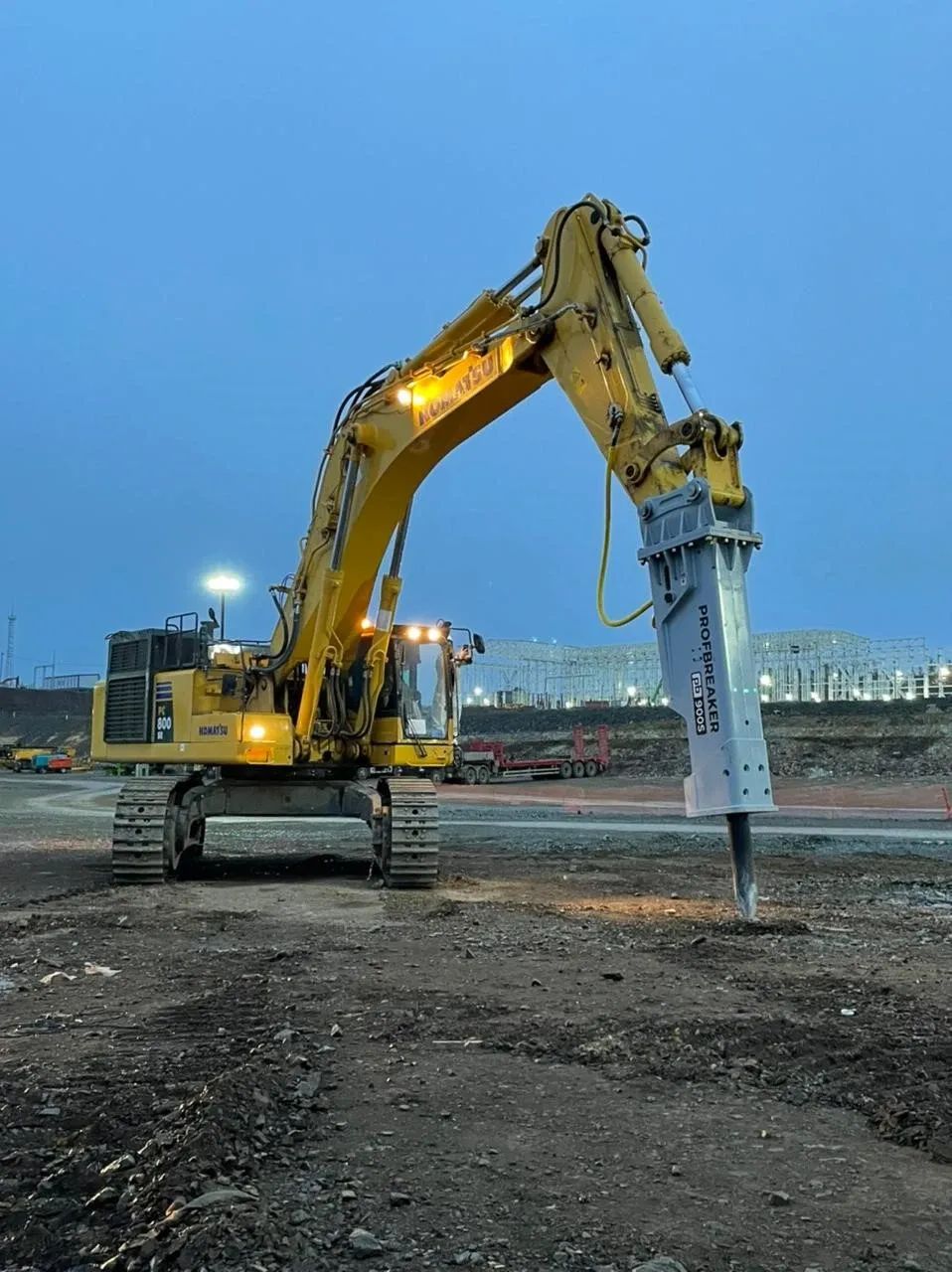

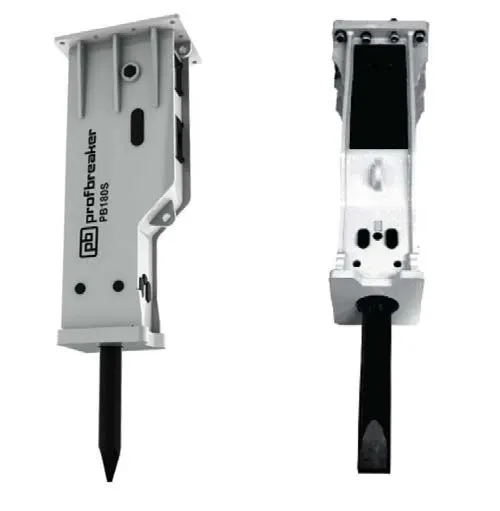

   Гидромолот закрытого типа:
   • низкий уровень шума, оптимален для работы в городской черте
   • Защита от попадания грязи и пыли, подходит для работы в особо загрязненных условиях
   • Дополнительная защита от вибрации специальными боковыми демпферами
   • Защита тела гидромолота от механических повреждений

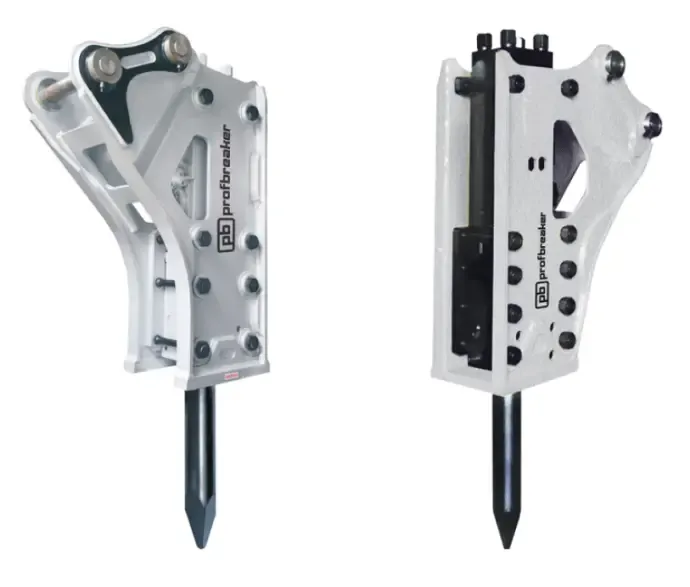

   Гидромолот с боковым креплением:
   • доступ к ударному механизму с трех сторон
   • более компактный корпус, повторяющий геометрию ковша
   • упрощенная регулировка анкерных болтов
   • комплектация с ковшевыми пальцами
   • более низкая цена, благодаря отсутствия переходной плиты



5. Подбор по типу гидромолота



   Существуют два типа гидромолота – поршневой (азотный) и мембранный. Все гидромолоты, которые мы рассматривали ранее (открытый корпус, закрытый корпус, а также гидромолот с боковым креплением) – это поршневые гидромолоты.

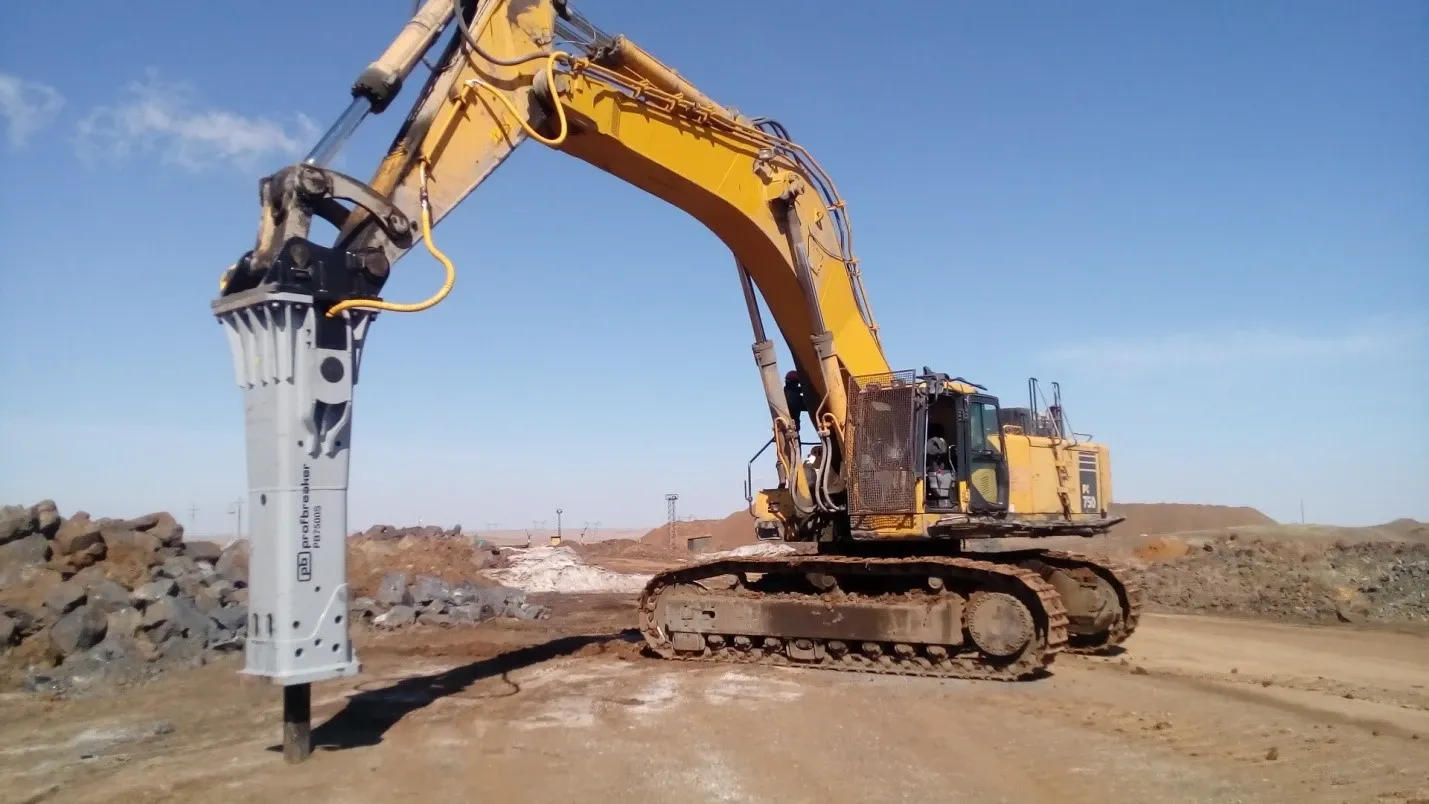

   Мембранные гидромолоты существенно отличаются от традиционных поршневых (азотных) моделей по нескольким ключевым параметрам:

   Принцип работы

   • Взвод пружины в мембранных моделях осуществляется жидкостью, не требуется прижимать инструмент весом базовой машины
   • Диафрагменная система сжимает азот в замкнутом пространстве, предотвращая его утечку через мембрану
   • Гидравлический механизм обеспечивает более плавное изменение давления внутри системы

   Основные преимущества

   • Постоянная энергия удара, в отличие от поршневых моделей с непостоянной силой удара
   • Высокая производительность за счет отсутствия необходимости позиционирования инструмента
   • Универсальность работы под любым углом (360 градусов)
   • Отсутствие утечек азота благодаря герметичной конструкции

   Технические особенности

   • Меньшая масса бойка по сравнению с поршневыми моделями
   • Повышенный КПД за счет постепенного изменения давления
   • Стабильная работа при различных углах наклона
   • Эффективное разрушение скальных пород и других материалов

   Ограничения

   • Температурная чувствительность - при низких температурах резина мембраны теряет эластичность
   • Необходимость обслуживания - требуется периодическое добавление азота в специальных условиях
   • Более высокая стоимость по сравнению с поршневыми моделями

   Области применения

   • В открытых горных разработках
   • При прокладке тоннелей
   • При работе на неровных поверхностях
   • В карьерах для дробления негабарита



   В отличие от поршневых моделей, мембранные гидромолоты обеспечивают более точное и эффективное разрушение материалов, что делает их предпочтительным выбором для профессионального использования в сложных условиях эксплуатации.

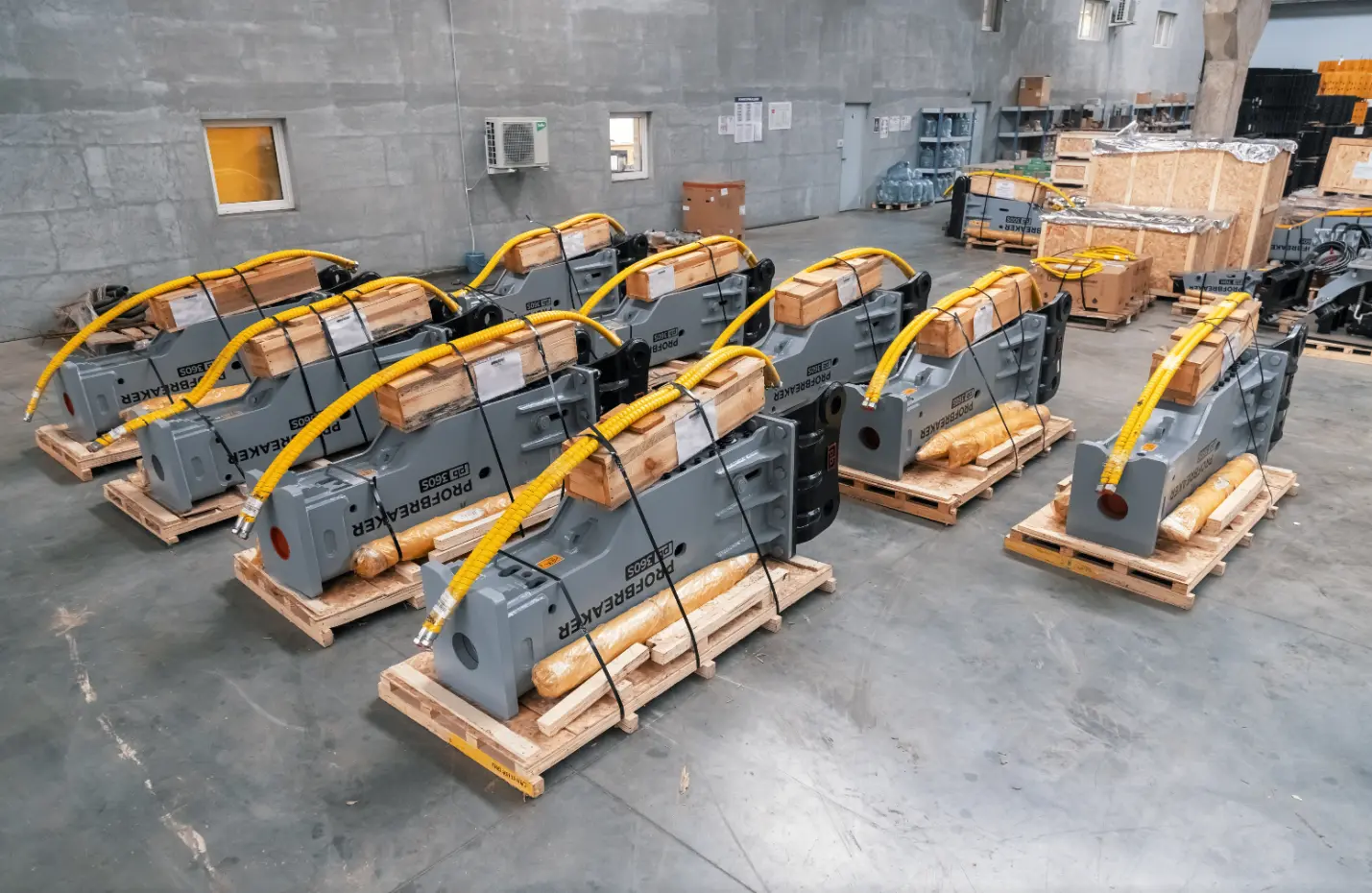

Комплект поставки гидромолота Profbreaker от компании «Профессионал»

• Гидромолот с пикой
• Дополнительная пика
• Переходная плита под экскаватор
• 2 рукава РВД для подключения к гидросистеме экскаватора
• Комплект заправки азотом, измерительный комплект, туба с графитовой смазкой (400 г)
• Паспорт и инструкция на русском языке, каталоги запасных частей

Преимущества приобретения гидромолота Profbreaker в компании «Профессионал»

Высококачественные материалы и комплектующие

• Сталь корейского концерна Hanlip
• Уплотнения Parker, позволяющие работать в температурных режимах от -40 до +40 градусов
• Полиуретановые изделия производства Nok (Япония), снижающие вибрацию и уровень шума.
• РВД на все гидромолоты изготавливаются в защитной оплетке. Рукава производятся из резины Semperit (Чехия/Австрия), фитинги Vitillo (Италия)
• Стяжные и анкерные болты увеличенного диаметра

Полная сервисная и клиентская поддержка

• Бесплатный шеф-монтаж и обучение оператора при приобретении гидромолота моделей PB180 и выше в любой точке России.
• 33 выездных мобильных сервисных бригады
• Бесплатный круглосуточный телефон горячей линии сервисной поддержки
• Персональный менеджер-куратор
• Огромный склад запчастей и комплектующих для послегарантийного обслуживания

Компания «Профессионал» - признанный эксперт в области производства ковшей для экскаваторов.

В наличии большой выбор навесного оборудования, который делает Ваш парк техники по-настоящему универсальным.

Свяжитесь с нами удобным способом: по телефону , email или по форме обратной связи. Заберите запчасть со склада рядом с Вами — мы ближе, чем вы думаете!
